COMMODORE 64 ULTIMATE

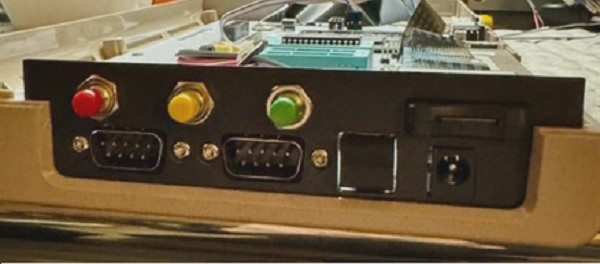

Pannello laterale Modificato che aggiunge :
Slot per Scheda MicroSD
e i Tre Pulsanti: Tasto Reset - Tasto Menu - Tasto Freeze
IL Kit comprende:
- Tre pulsanti verde giallo e rosso con gia filo saldato
- Cavo Connettore JST 4-Pin Femmina lungo 30 cm per collegare il tutto alla piastra madre
Al connettore arrivano 4 cavi, 3 di segnale dai 3 pulsanti e 1 di massa comune, scegli quale colore destinare per ogni funzioneVideo Istruzioni 64 ULTIMATEModified side panel that adds:MicroSD card slotand three buttons: Reset button, Menu button, and Freeze buttonThe kit includes:Right side panelMicroSD card extension cableThree green, yellow, and red buttons with pre-soldered wire30 cm long 4-pin female JST connector cable to connect everything to the motherboard
4 cables arrive at the connector, 3 signal cables from the 3 buttons and 1 common ground cable, choose which color to assign to each function
Video Connection style="box-sizing: border-box; margin: 0px 0px 18px; color: rgb(55, 59, 62); font-family: museo-sans, "Helvetica Neue", Helvetica, Arial, sans-serif; font-size: 16px; font-style: normal; font-variant-ligatures: normal; font-variant-caps: normal; font-weight: 300; letter-spacing: normal; orphans: 2; text-align: start; text-indent: 0px; text-transform: none; widows: 2; word-spacing: 0px; -webkit-text-stroke-width: 0px; white-space: normal; background-color: rgb(255, 255, 255); text-decoration-thickness: initial; text-decoration-style: initial; text-decoration-color: initial;">Questo modulo aggiunge pulsanti dedicati al tuo Commodore 64 Ultimate per maggiore comodità e funzionalità. Aggiunge anche laterarmente lo lot per la scheda Micro SD. Non dovrai più ricordare le combinazioni di tasti specifiche dell'interruttore multifunzione per accedere al Menu, al Reset o alle funzioni speciali. (Quest'ultima funzione è utilizzata dalle immagini delle cartucce che presentavano un pulsante dedicato sulla cartuccia fisica, in particolare le cartucce "freezer" come Super Snapshot o Action Replay.)Installazione
Il modulo si installa senza bisogno di forature, elementi di fissaggio o adesivi.
- Scollega il cavo di alimentazione (e probabilmente anche tutti gli altri) dal computer.
- Apri il case del computer rimuovendo le tre viti situate nella parte anteriore inferiore.Potrebbero essere serrate di fabbrica. Utilizza un cacciavite della misura appropriata per evitare di danneggiarlo.
- Scollega i cavi della tastiera e dei LED per rimuovere il coperchio superiore del case.
- Collega il dispositivo dei pulsanti al connettore a quattro pin "Buttons" sulla scheda madre, a sinistra della scheda FPGA (n. 16 nella guida utente).Orientalo in modo che il filo nero oGNDsi colleghi al pin contrassegnato con GND.
- Inserire il modulo dei pulsanti nell'apposito alloggiamento laterale
- Rimetti a posto la parte superiore del case, ricollegando i LED e la tastiera.
- Rimetti le tre viti del case.
- Reinserisci il cavo di alimentazione e gli altri cavi.
- Accendi e buon divertimento!
1.Unplug the power cord (and possibly all others) fromyour computer.
2.Open the computer case by removing the three screwslocated on the bottom front. They may be factory locked. Use anappropriately sized screwdriver to avoid damaging it.
3.Disconnect the keyboard and LED cables to remove thetop cover of the case.
4.Connect the buttons device to the four-pin"Buttons" connector on the motherboard, to the left of the FPGA board(No. 16 in the user guide). Orient it so that the black wire or GND connectsto the pin marked GND.
5.Insert the button module into the slot on the side
6.Replace the top of the case, reconnecting the LEDs andkeyboard.
7.Replace the three case screws.
8.Reinsert the power cord and other cables.
9.Power up and enjoy!
Ho Tante altre cose per Commodore 64, guarda le mie inserzioni
