Hardware Overview:
Each MAX7219 module controls an 8x8 LED matrix (5V logic) with built-in decoding, eliminating external resistors/drivers.
SPI Control Protocol:
Cascading Support: Connect modules via DOUT→DIN for extended displays (CLK/CS shared across all units)
Refresh Rate: 800Hz scan rate via 16MHz SPI clock for flicker-free animations
Mechanical Design:
Dimensions: 32×32×15mm (1.26"×1.26"×0.6")
Mounting: 4× M3 screw holes (corner-to-corner 28mm spacing)
I/O Ports: Gold-plated headers (input/output marked for error-proof chaining)
Software Integration:
Pre-tested with LedControl (Arduino) and luma.led_matrix (RPi) libraries; sample code provided for:
Scrolling ASCII text (32+ characters across 3 modules)
Real-time sensor data visualization (temperature/clock)
Pixel-art animations (8-bit game emulators)
Power Management:
Voltage Regulation: Onboard 5V regulator stabilizes input (6-12V tolerant)
Current Control: Adjust brightness via 16-step PWM (0x00-0x0F register)
Applications:
Retro gaming consoles (Pong/Tetris clones)
Public transport info boards
Factory machine status indicators
Package Includes:

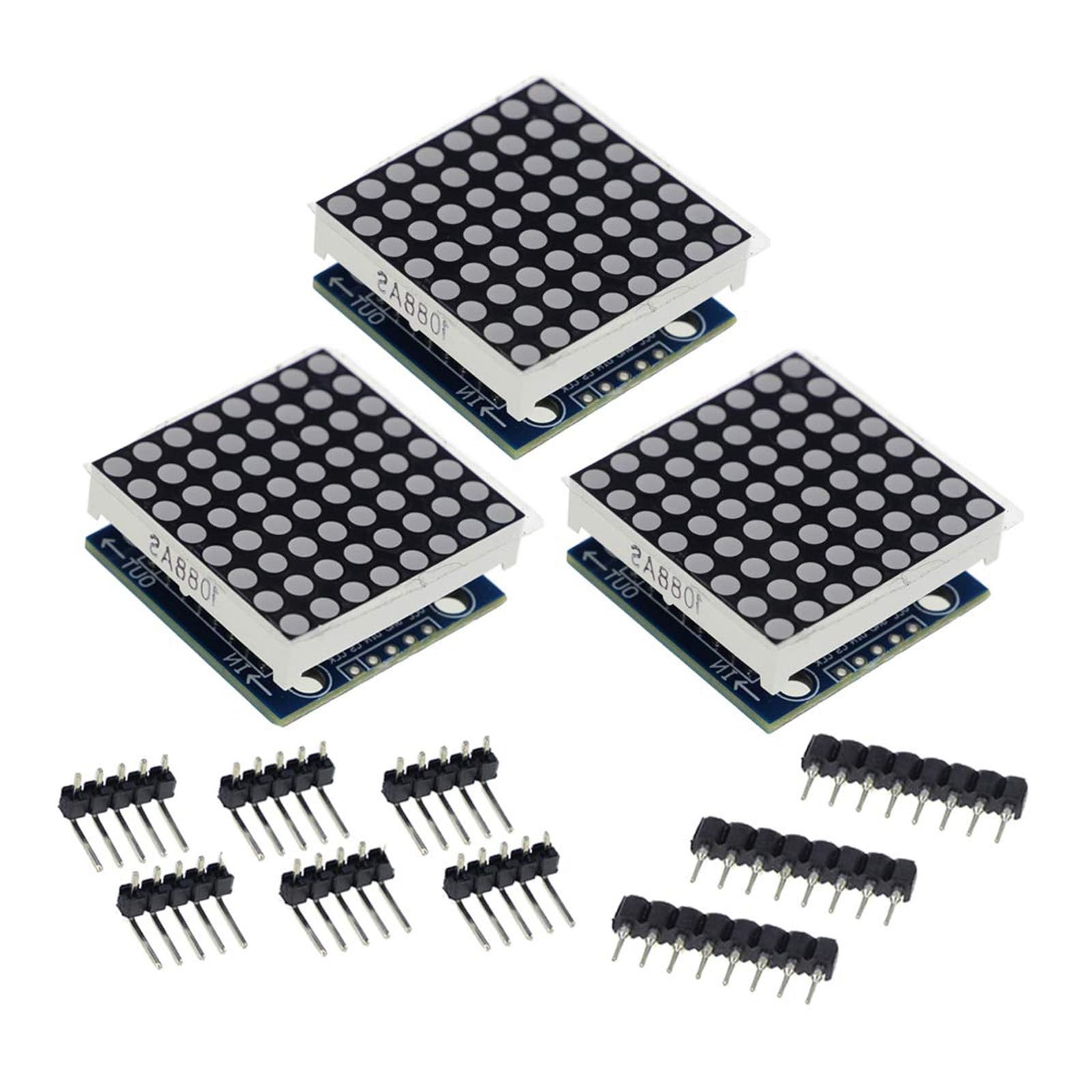

3 × MAX7219 LED modules + pinout diagram (1.5m ribbon cable recommended for cascading).
Technical Specs:
LED Type: 5mm Red Common Cathode
View Angle: 120° horizontal/vertical
Operating Temp: -20℃~70℃
Safety Note:
Add 220Ω resistors per matrix segment if exceeding 5V input. Avoid static discharge during handling.
Multi-Module Cascading: Chain up to 8+ modules via SPI interface (DIN/DOUT ports) for expanded 64x8+ LED matrix displays.
5V MCU Compatibility: Operates at 5V DC with standard SPI pins (CLK/CS/DIN) for Arduino/STM32/51 microcontroller integration.
Compact & Mountable: 32x32x15mm module with 3mm screw holes for secure PCB/acrylic panel installations.
High Drive Capacity: MAX7219 chip drives 64 LEDs per module (common cathode) at 150mA max current.
Complete DIY Bundle: Includes 3x modules + wiring guides for scrolling text, gaming displays, or IoT dashboards.
