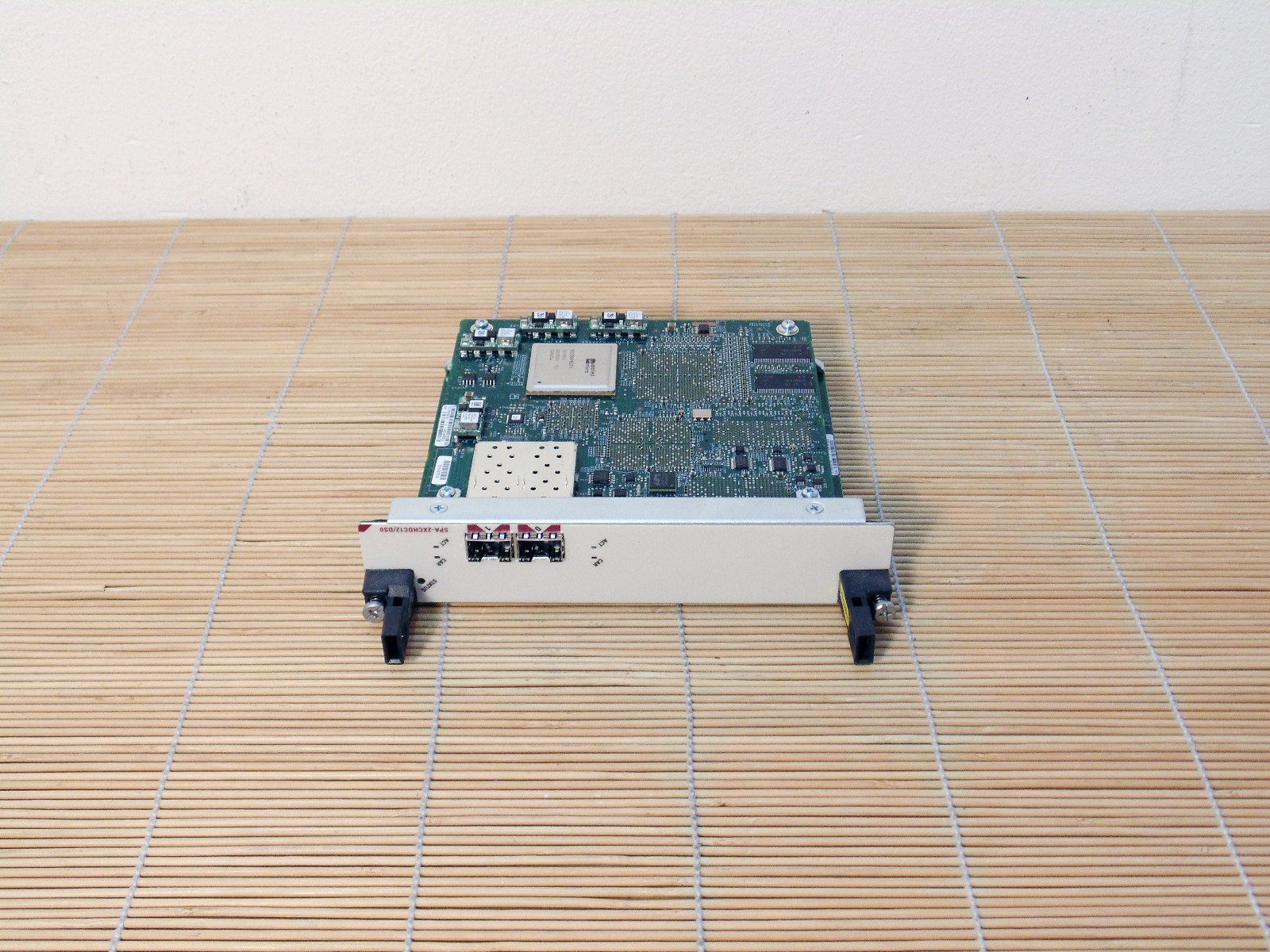

Cisco SPA-2XCHOC12/DS0

2-Port Channelized OC-12/STM-4 SPA

Shared Port Adapt

/DE/ Auf Anfrage ist die Gewährung eines 7-tägigen Zahlungszieles für gewerbliche EU-Käufer möglich (Kreditwürdigkeit vorausgesetzt).
/EN/ After a creditworthiness check EU-commercial purchaser can pay for this item within 7 days from date of invoice.

WIR GEBEN 3 JAHRE GARANTIE!
Dieses Angebot unterliegt der Differenzbesteuerung nach § 25a UStG. , daher ist die Mehrwertsteuer im Preis inkludiert. Die Umsatzsteuer wird aber in der Rechnung nicht ausgewiesen und kann nicht in Abzug gebracht werden. Wenn Sie auf einer Rechnung mit ausgewiesener Umsatzsteuer bestehen, informieren Sie uns bitte, damit wir ein entsprechendes -Angebot speziell für Sie erstellen können. Das Angebot richtet sich ausschließlich an Personen außerhalb Österreichs und an gewerbliche Käufer in der EU, ist daher Umsatzsteuer FREI! Privatpersonen, wenn die zufällig den Artikel ersteigert haben, erhalten eine Rechnung gemäß § 24 UStG 1994 (Differenzbesteuerung) - Umsatzsteuer-FREI! Bitte mailen Sie uns sofort nach Auktionsende/Kauf Ihre UID (Umsatzsteuer-Identifikationsnummer), damit wir für Sie eine Netto-Rechnung erstellen können. Sollten Sie als Unternehmer noch keine UID haben, beantragen Sie diese bitte beim Finanzamt oder kontaktieren Sie uns.

The Cisco® I-Flex design combines shared port adapters (SPAs) and SPA interface processors (SIPs) using an extensible design that enables service prioritization for data, voice, and video services. Enterprise and service provider customers can use the improved slot economics resulting from modular port adapters that are interchangeable across Cisco routing platforms.The I-Flex design maximizes connectivity options and offers superior service intelligence through programmable interface processors that deliver line-rate performance. I-Flex enhances speed-to-service revenue and provides a rich set of quality-of-service (QoS) features for premium service delivery while effectively reducing the overall cost of ownership. This data sheet contains the specifications for the Cisco 2-Port Channelized OC12/STM-4 SPA
Product OverviewThe Cisco 2-Port Channelized OC-12/STM-4 SPA is available on high-end Cisco routing platforms offering the benefits of network scalability with lower initial costs and ease of upgrades. The Cisco SPA/SIP portfolio continues the Cisco focus on investment protection along with consistent feature support, broad interface availability, and the latest technology. The Cisco SPA/SIP portfolio allows different interfaces (Packet over SONET/SDH [POS], ATM, Ethernet, etc.) to be deployed on the same interface processor.
ApplicationsInternet traffic continues to grow at an explosive rate, with the number of users doubling each year. This unsurpassed growth is increasing the demand for higher-capacity interfaces from OC-3/STM-1 to OC-48/STM-16. In addition, POS enables efficient transport of IP traffic and uses SONET/SDH concatenated payloads (that is, STS-3c/VC-4, STS-12c/VC-4-4c, or STS-48c/VC-4-16c) to achieve a higher order of statistical multiplexing. At present, concatenated services at VC-4 rates are available only in some parts of the world (for example, Europe), with higher rates not yet readily available. The new channelized OC-12/STM-4 SPA provides customers in these areas with an STM-4 POS interface that can be provisioned through the traditional network. The Cisco 2-Port Channelized OC-12/STM-4 SPA builds on the SONET/SDH channelization capability.
Key Features• Two channelized OC-12/STM-4 ports per SPA• SONET mappings– STS-12c– STS-3c– STS-1<>DS3 (clear channel)– PDH DS3 (M13 & C-bit) STS-1<>DS3<>DS1– PDH DS3 (M13 & C-bit) STS-1<>VT1.5<>DS1– SDH mappings (please check platform documentation for support)– STS-1<>DS3<>E1– STS-1<>VT2<>E1– AU-4-4c– AU-4– AU-3<>VC-3<>DS3– AU-3<>VC-3<>E3– Channelization support for 4 OC-3 or 12 DS-3 or 336 DS-1 or 2000 DS-0 or n x DS-0 channels, or any combination of these, to a total of 2000 channels• Multilink bundling on T1/E1 channels as per RFC 1990• Subrate DS-3• Bit Error Rate Test (BERT) support on T1/E1 channelsall 0s, all 1s, 2^11, 2^15, 2^20, 2^20 QRSS, 2^23, alternating 0s and 1s, 1-in-8, 3-in-24, Bit error insertion, Framed all zeroes, Framed all ones• BERT support on T3/E3 channelsT3/E3: 2^23-1 PRBS (inverted), Framed all ones, Framed all zeroes, Bit error insertion, 2^15, 2^20

Hardware Specifications for the Cisco 2-Port Channelized OC-12 SPA

Features

Descriptions

Product compatibility

Cisco ASR9000 Series Router

Port density per SPA

2-port channelized OC-12/STM-4

Physical interface
(channelized OC-12)

OC-12c/STM-4 Small Form-Factor Pluggable (SFP) optics module (refer to optical parameters in Table 2)

Visual status indicators (LEDs):

• SPA status LED• Per-port LEDs• Carrier and alarm• Active and loopback

Protocols

IETF RFC 1490, Frame Relay Encapsulation

RFC 1662, Point-to-Point Protocol (PPP) in High-Level Data Link Control (HDLC)-like framing

Cisco HDLC

Multilink PPP (RFC 1990) (as applicable for 2-port channelized OC-12c/STM-4 (DS-1/E1)

FRF.12, link fragmentation and interleaving (LFI)

PPP, HDLC, and Frame Relay User Network Interface (UNI) encapsulations

Features and functions

DS-3

• Full- and half-duplex connectivity at DS-3 rate (44.736 MHz)• Scrambling and subrate support of major data-service-unit (DSU) vendors• C-bit or M23 framing (software selectable)• MDL• Support for 16- and 32-bit cyclic redundancy check (CRC) (16-bit default)• 24-hour history maintained for error statistics and failure counts• DS-3 alarm and event detection (once-per-second polling)• Alarm indication signal (AIS)• Out of frame (OOF)• Far-end receive failure (FERF)

DS-1

• Superframe (SF) and Extended Superframe (ESF) support• ANSI T1.403 FDL support• Internal or line-derived (loop) clocking, independently selectable on each T1 tributary• Error and alarm detection: CRC errors, framing errors, loss of frame (red), AIS (blue), remote alarm indication (yellow)• Alarm reporting: 24-hour history maintained, 15-minute intervals on all errors• BERT at T1 level• Loopback capabilities: local, network line and network payload, remote network line, and remote network payload at the T1 level

SONET errors, alarms, and performance monitoring

Synchronization:

• Local (internal) or loop timed (recovered from network)• Pointer activity monitoring• Redundant clock source should be provisioned on different SPAs as only a single timing source can be provided by SPA

Local (diagnostic) and line (network) loopback

Payload mapping

• POS with 1 + X^43 self-synchronous scrambler

SONET/SDH compliance:

• Telcordia (Bellcore) GR-253-CORE (as applicable)• ANSI T1.105, T1.231• ITU-T G.707, G.957, G.825 (as applicable)

Supported SONET/SDH alarm and signal events:

• Signal failure bit error rate (SF-ber)• Signal degrade bit error rate (SD-ber)• Signal label payload construction (C2)• Path trace byte (J1)• Section• Loss of signal (LoS)• Loss of frame (LoF)• Error counts for B1• Threshold crossing alarms (TCA) for B1• Line• Line alarm indication signal (LAIS)• Line remote defect indication (LRDI)• Line remote error indication (LREI)• Error counts for B2• TCA for B2• Path• Path alarm indication signal (PAIS)• Path remote defect indication (PRDI)• Path remote error indication (PREI)• Error counts for B3• TCA for B3• Loss of pointer (LoP)• Positive stuffing event (PSE)• Negative stuffing event (NSE)• Path unequipped indication signal (PUNEQ)• Path payload mismatch indication signal (PPLM)

Network management

SONET-MIB (RFC 3592)

SONET/SDH-MIB (RFC 2558)

CISCO-SONET-MIB

DS-3/E3-MIB (RFC 3896)

DS-1/E1-MIB (RFC 2496)

Simple Network Management Protocol (SNMP)

Reliability and availability

Online insertion and removal (OIR)

Field-replaceable SFP optical modules

1+1 SONET Automatic Protection Switching (APS) and SDH Linear Multiplexer Section Protection (MSP) protocols (please check platform support)

Single SPA software reset

Physical specifications

Weight: 1.27 lb (0.57 kg)

Height: 1.56 in. (3.96 cm) (double height)

Width: 6.75 in. (17.15 cm)

Depth: 7.28 in. (18.49 cm)

Power

2-port channelized OC-12/STM-4 = 52.0W (with optics)

Environmental specifications

Operating temperature: 41 to 104°F (5 to 40°C)

Storage temperature: -38 to 150°F (-40 to 70°C)

Operating humidity: 5 to 85% relative humidity

Storage humidity: 5 to 95% relative humidity

Compliance and agency approvals

Safety

• UL 60950• CSA 22.2-No.60950• EN60950• IEC 60950 CB Scheme• ACA TS001• AS/NZS 3260• EN60825\IEC60825 laser safety (SR, IR-Class 1) (VSR-Class 1M)1• 21CFR1040 -FDA Code of Federal Regulations (USA) laser safety (SR, IR-Class 1) (VSR-Class 1M)1

EMC

• FCC Part 15 (CFR 47)• ICES 003• EN55022• CISPR 22• AS/NZS CISPR22• VCCI• EN55024• EN50082-1• EN61000-6-1• EN61000-3-2• EN61000-3-3

Network Equipment Building Standards (NEBS)

This product is designed to meet the following requirements (official qualification may be in progress):

• SR-3580 - NEBS: Criteria levels (Level 3 compliant)• GR-63-CORE - NEBS: Physical protection• GR-1089-CORE - NEBS: EMC and safety

LIEFERUNG/SHIPPING

€ 4 Österreich, € 8 Deutschland, € 16 EU, $ 22 North America. Mehrere gleichzeitig gekaufte Artikel werden gemeinsam verschickt. /EN/ € 16 EU, $ 22 North America. Articles purchased at the same time will be sent together.

GARANTIE/WARRANTY

Ich biete 30 Tage Sofort-Tausch-Garantie.

Dieses Angebot unterliegt der Differenzbesteuerung nach § 25a UStG. , daher ist die Mehrwertsteuer im Preis inkludiert. Die Umsatzsteuer wird aber in der Rechnung nicht ausgewiesen und kann nicht in Abzug gebracht werden. Wenn Sie auf einer Rechnung mit ausgewiesener Umsatzsteuer bestehen, informieren Sie uns bitte, damit wir ein entsprechendes -Angebot speziell für Sie erstellen können. Das Angebot richtet sich ausschließlich an Personen außerhalb Österreichs und an gewerbliche Käufer in der EU, ist daher Umsatzsteuer FREI! Privatpersonen, wenn die zufällig den Artikel ersteigert haben, erhalten eine Rechnung gemäß § 24 UStG 1994 (Differenzbesteuerung) - Umsatzsteuer-FREI! Bitte mailen Sie uns sofort nach Auktionsende/Kauf Ihre UID (Umsatzsteuer-Identifikationsnummer), damit wir für Sie eine Netto-Rechnung erstellen können. Sollten Sie als Unternehmer noch keine UID haben, beantragen Sie diese bitte beim Finanzamt oder kontaktieren Sie uns.

/EN/ We offer a 30-day no-DOA guarantee for all items described as new or working.

Das Kleingeschriebene ;-)) /The Small Print... Käufer zahlt im voraus Bar oder mit Überweisung. Das Gerät wurde überprüft und ist technisch o.k. 30 Tage Sofort-Tausch-Garantie. Der Käufer ist verantwortlich für die Überprüfung der Artikel während des Garantiezeitraums. Artikel, die der veröffentlichten Beschreibung nicht entsprechen, werden sofort auf unsere Kosten ersetzt (event. das Geld refundiert). Fragen bitte per E-Mail. Danke und viel Spaß beim Bieten!
/EN/ Buyer prepays via wire transfer. Paying via Pay Pal is also possible, but no Credit Card Payments are accepted! We offer a 30-day no-DOA guarantee for all items described as new or working. The buyer is responsible for checking the condition of the unit(s) within the warranty period. We will replace/repay any item(s) which do not meet the description. E-mail any questions. Thanks!
